KYN61-40.5型鎧裝移開式交流金屬封閉開關設備

概述：

企業通過了ISO質量管理體系、環境管理體系、職業健康安全管理體系認證、并獲得了AAA級資信等級證書等各項榮譽證書。企業占地面積15萬余平方米，建筑面積4萬平方米，現有職工168人，其中高級工程師13人，工程師26人，其它專業技術人員43人。擁有數十臺德國、日本先進的生產和檢測設備。

所屬分類：

高低壓開關柜系列

咨詢熱線：

朱云：13812355516

周汝全：18952909686

郵箱：web@jstydq.com

在線反饋 >>

產品詳情

KYN61-40.5型鎧裝移開式交流金屬封閉開關設備(以下簡稱開關設備)是我公司在原ASN1-40.5型鎧裝移開式交流金屬封閉開關設備的基礎上設計改進的中壓開關設備。它適用于配置國產的VN1—40.5、ZN85B-40.5或ZN85-40.5真空斷路器，以及進口的VD4-40.5真空斷路器或SF6 、HD4-40.5六氟化硫斷路器，用于三相交流50／60Hz電力系統，可接受和分配電能并對電路實行控制、保護及監測。

KYN61-40.5開關設備具有各種防止誤操作的功能，包括防止帶負荷移動手車，防止接地開關在閉合位置時合斷路器、防止帶電合接地開關和防止誤入帶電隔室等功能。開關設備二次回路配置先進可靠的控制保護元件；柜體選用優質冷軋鋼板及進口敷鋁鋅板經數控設備加工成型后，通過高強度螺栓、螺母和鉚螺母連接而成；母線采用熱縮絕緣材料或環氧涂覆的絕緣手段，優化電極形狀，柜體結構 緊湊。KYN61-40.5型開關設備是技術先進、性能穩定、結構合理、使用方便、安全可靠的配電設備。具有實用性強、適應性廣等諸多特點。

型號及含義

引用的標準

GB3906 3.6—40.5kV交流金屬封閉開關設備和控制設備。

GB1984 高壓交流斷路器。

GB/T 11022 高壓開關設備和控制設備標準的共用技術要求。

DL/T 404 戶內交流高壓開關設備訂貨技術條件。

IEC60694 高壓開關設備和控制設備標準的共用技術要求。

IEC62271-200 額定電壓1kV以上及52kV以下交流金屬封閉開關

設備和控制設備。

IEC62271-100高壓開關設備和控制設備-第100部分：高壓交流斷路器。

正常使用條件

a)環境溫度：最高溫度：+40℃，最低溫度：-15℃

b)環境濕度條件如下：

一一日相對濕度的平均值不超過95%;月相對濕度平均值不超過90'%;

一一日水蒸氣壓力的平均值不超過2.2kPa，月水蒸氣壓力平均值不超過1.8kPa。

c)海拔不超過1000m;

d)周圍空氣沒有明顯地受到塵埃、煙、腐蝕性或可燃?xì)怏w、蒸氣或鹽霧的污染：

e)來自開關設備和控制設備外部的振動或地動是可以忽略的;

f)在二次系統中感應的電磁干擾的幅值不超過1.6kV。

注：本公司和用戶可就超出正常運行條件的特殊情況進行協商。

技術參數

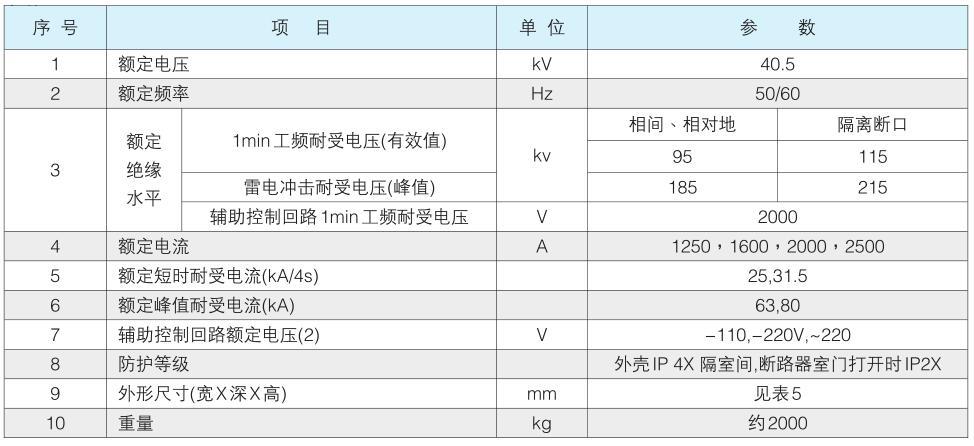

表 1 KYN61-40.5 型開關設備主要技術

(1) 電流互感器應單獨考慮

(2)也可以根據要求采用其它電壓值

斷路器技術參數

（見表2、3、4）

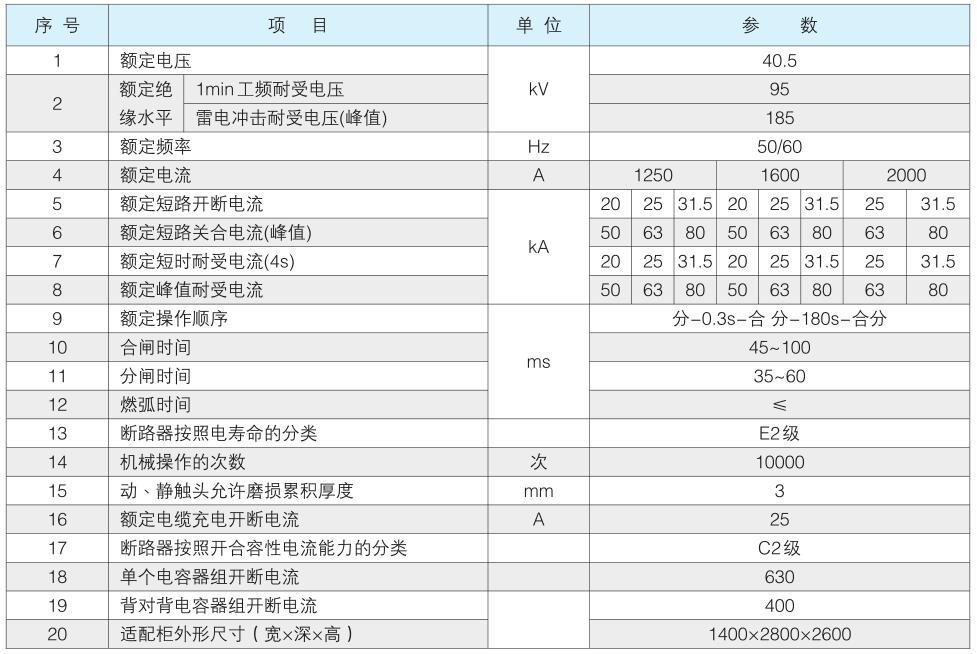

表2 ZN85-40.5（3AV3）真空斷路器主要技術參數

表3 VD4-40.5真空斷路器主要技術參數

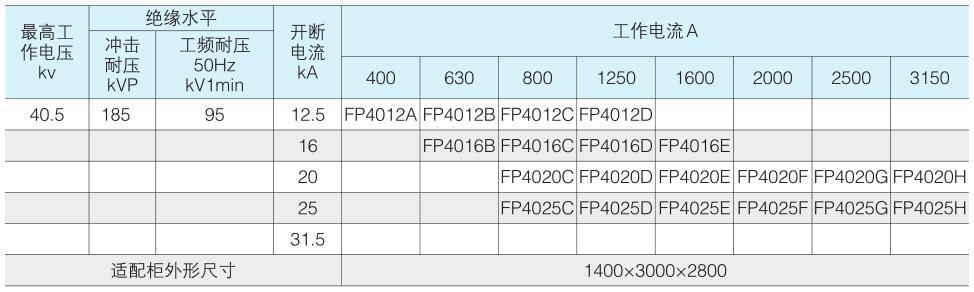

表4 阿?，mSF型六氟化硫斷路器技術參數
